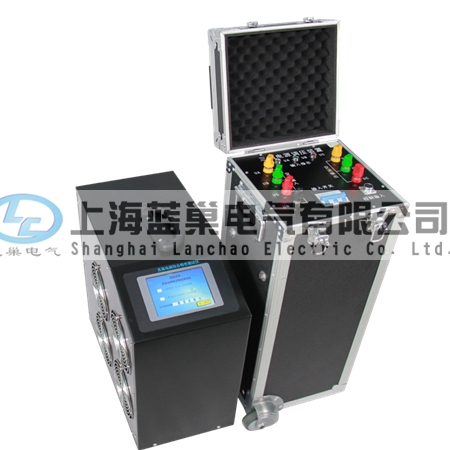

LCFDC直流電源綜合特性測試儀

2017/6/12 9:38:11 點擊量：109 標簽：直流電源 測試儀

一、概述：
  直流電源綜合特性測試儀是一套適合于電力系統變電所（站）使用的移動式直流電源微機檢測儀器，采用新型微處理器為主機，配備液晶顯示器等設備，通過現場的長期實際運行表明：該儀器具有功能完善、抗干擾性強、可靠性高、透明度好、結構簡單、攜帶方便等優點。

二、主要特點
● 全自動型測試，裝置按菜單方式完成各種試驗功能。
● 主機系統采用新型高速工業PC機做處理器及大規模集成電路(CPLD)，可靠性高，性能優良。
● 自帶大屏幕圖形LCD、5.6寸彩屏，全漢化圖形界面，操作簡單，使用方便。
● 采用三相自動數控調壓器，輸出精度高、功率大，電壓穩定度高。
● 采用新型大功率功耗器件為負載，負載能力強，精度高，體積小，重量輕，放電無明火。
● 負載電阻采用8421碼有序排列，可任意組合為用戶所需的負載。
● 放電過程中，放電電流始終保持不變。
● 僅用三鍵完成設定，直接輸入數字，現場打印，并具有RS232和USB接口。
● 完善的上位機功能，具有分析，數據保存，對比確定故障功能。

三、主要功能
3.1電壓穩定精度及紋波系數測試功能
3.2電流穩定精度測試功能
3.3放電測試功能
3.4限流測試功能
3.5限壓測試功能
3 6效率測試功能
3.7三相不平衡測試功能
3.8時鐘顯示及對時功能
3.9電壓選擇功能
  實時交流電壓選擇,根據不同的用戶的實際測量需要,在測試90%-110%的實際輸入交流電壓時,依用戶的需要進行數值輸入就可以測量,不要做任何改動。
3.10滿足所有類型的充電機
   本裝置完全滿足不同類型的充電機，如高頻電源，相控電源等。
3.11波形顯示功能
本裝置采用目前國內外就新型的PC104主機，具有強大有功能，能準確測量外，還新增了波形顯示功能，具有波形分析，顯示，記錄等功能。

四、主要技術參數
4.1工作電源：交流 220V±15%   頻率 50HZ
4.2功率消耗：整機不大于50W
4.3環境溫度： -20℃--+55℃
4.4三相調壓裝置額定功率：15KVA ，額定電流：25A
4.5額定放電電流：≤30A（電流可定做）
4.6電壓測量精度：≤0.2%
4.7電流測量精度：≤0.5%
4.8適用電壓等級：110V和220V
4.9數據記錄：內存大于256M
4.10接口方式：USB和RS232同時自帶
4.11工作時間：連續不間斷
